Ángulos de Trama Offset vs Flexografía: Diferencias

En la Industria Gráfica existen diferentes sistemas de impresión, Offset, Flexografía, Huecograbado, etc. Cada uno de ellos necesita utilizar técnicas de impresión diferentes. Uno de estos puntos tiene que ver con, los ángulos de trama que se utilizan para imprimir en. En este artículo, te explicaré detalladamente las diferencias entre los ángulos de trama en impresión offset vs flexografía, además de resolver las preguntas más comunes sobre este tema que, aunque parezca técnico, es muy interesante de conocer. La primera pregunta es: ¿qué ángulo de trama tienes que utilizar en CMYK? para conseguir el mejor resultado en tus impresiones de Offset o Flexografía.

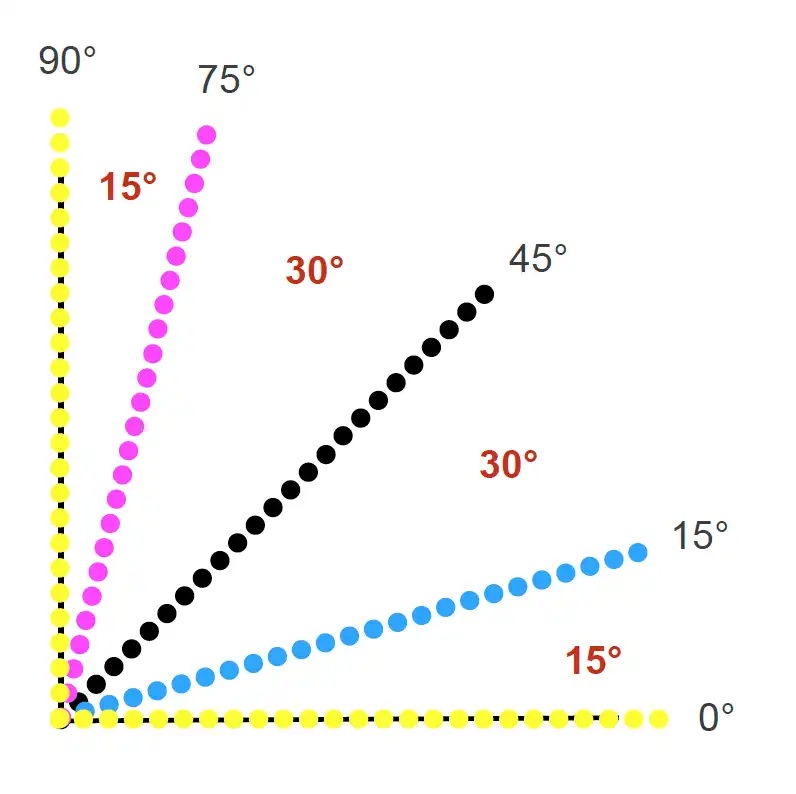

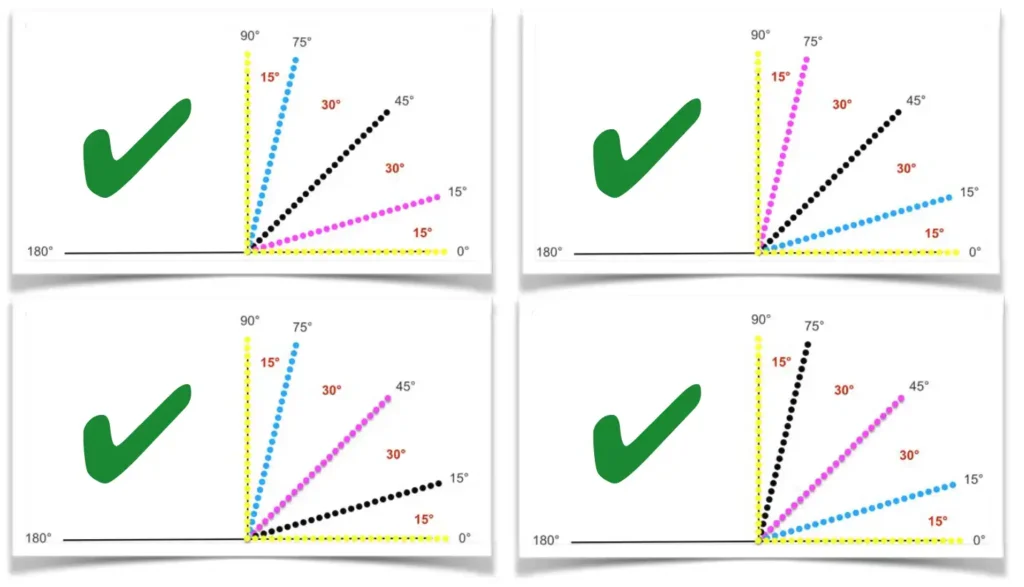

En la impresión offset y conforme a la ISO 12647-2 los ángulos de trama son tradicionalmente establecidos para minimizar la visibilidad de patrones no deseados. Generalmente, el color negro se imprime a 45°, el amarillo a 90°, mientras que el cian y el magenta se posicionan a 30° de diferencia del negro. Esta configuración se basa en la capacidad del ojo humano para distinguir patrones cuando se superponen en una estructura ortogonal. No existe una única combinación de ángulos de trama en CMYK, se pueden utilizar diferentes combinaciones, cada una de ellas afecta al efecto moiré que observaremos en el impreso, según la combinación de ángulos que se utilice ese efecto será predominante en unas tonalidades u otras. Si tienes alguna duda, en este artículo se explica como Imprimir CMYK en impresión offset.

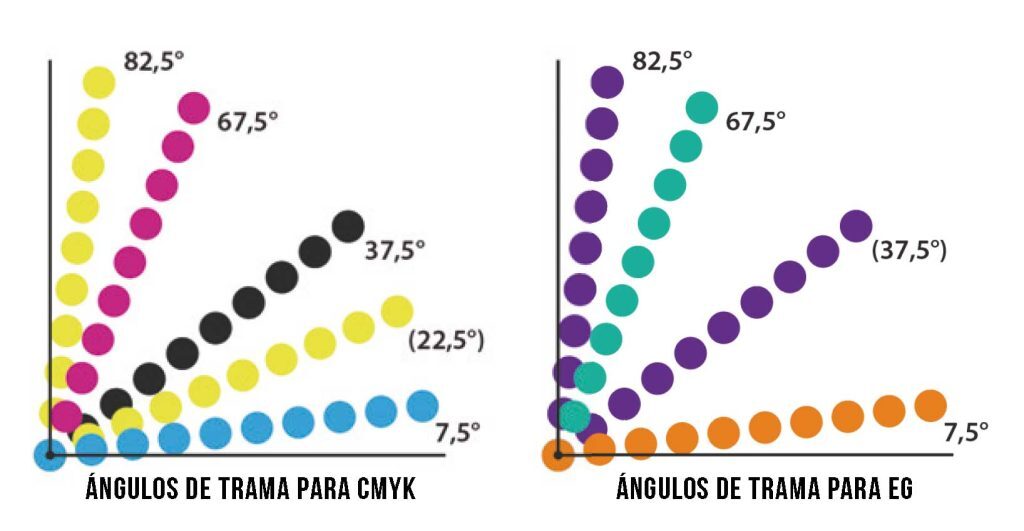

En la flexografía, en cambio los ángulos de trama que se utilizan son complemente diferentes a los de impresión Offset, ¿el motivo?, aquí se necesitan ajustes específicos en los ángulos de trama debido a la naturaleza de sus rodillos anilox. Para evitar efectos de moiré, los ángulos de trama en flexografía se rotan -7,5° en comparación con los de Offset. Este ajuste asegura que los patrones generados por los rodillos anilox no interfieran con los puntos impresos.

La elección del ángulo de trama adecuado depende del tipo de impresión y del equipo utilizado. En flexografía, es vital ajustar los ángulos de trama para evitar interferencias con los rodillos anilox. Para obtener una impresión de alta calidad en flexografía es recomendable utilizar un software de gestión de color como CoPrA y ZePrA. Este tipo de software ayuda a realizar un Fingerprint “huella de impresión” de la impresión en CMYK con el resultado de color de los ángulos de trama utilizados para asegura una reproducción de color precisa. A diferencia de la impresión Offset que existen Perfiles ICC estándares como Fogra 39 o Fogra 51, en Flexografía es necesario crear su propio Perfil ICC de Color.

Es crucial considerar también las bisectrices generadas en los patrones de los rodillos anilox. En flexografía, se recomienda una diferencia nominal de 30° entre los ángulos de trama de cian, magenta y negro, mientras que el ángulo de trama para el amarillo debe estar separado por 15° de otro color. Ningún color debe alinearse con el patrón de grabado del rodillo anilox. La técnica de impresión de Flexografía es completamente diferente a la utilizada en la impresión Offset, si tienes alguna duda sobre el funcionamiento de la impresión en Flexografía, te recomiendo leer este artículo que realice.

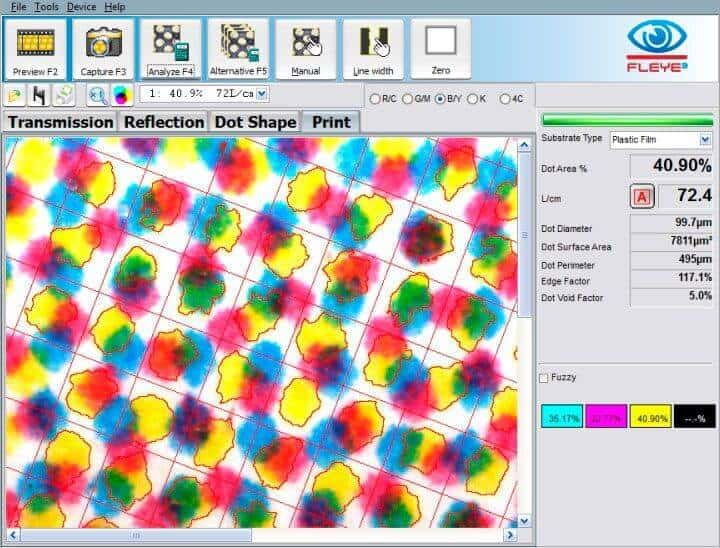

Otra tema que hay que tener en cuenta en la impresión en Flexografía, es el control de calidad del cliche hasta el impreso, la organización DFTA recomienda medir y analizar cada uno de las etapas para asegurar la calidad del impreso, el dispositivo Flex3Pro es el único que permite analizar tanto el cliché como el impreso en flexografía. Este dispositivo es esencial para detectar cualquier problema tanto con la creación del punto en el cliché, con los ángulos de trama y el resultado en impresión, para que de esta forma podamos observar y ajustarlo en consecuencia.

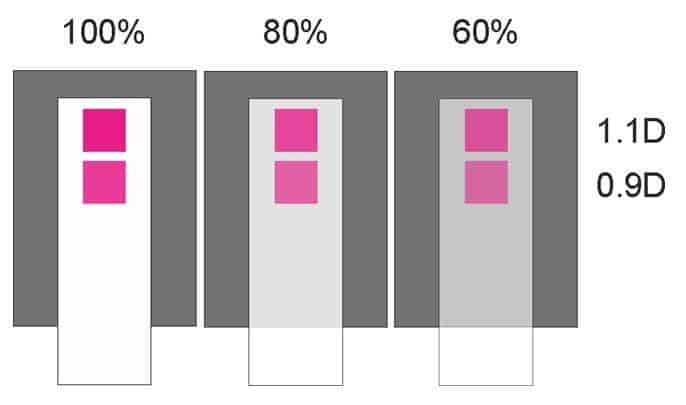

Pero no solamente son los ángulos de trama lo, en flexografía, controlar la opacidad del blanco es crucial para conseguir un buen resultado de color, el blanco es un color adicional y según la opacidad que tengamos el color cambiará drasticamente. Un blanco opaco adecuado puede mejorar significativamente la vivacidad y la precisión del color impreso. Descubre cómo medir la opacidad del blanco aquí.

Si se imprime en gama extendida (CMYKOGV), los ángulos de trama son diferentes y deben ser ajustados específicamente para este tipo de impresión. Obtén más información sobre la impresión en gama extendida en flexografía aquí. También realice un video en Youtube en donde explico ¿cómo funciona la Gama Extendida?, beneficios y problemas. Es un video interesante, si quieres puedes verlo aquí.

En resumen, los ángulos de trama en la flexografía son esenciales para lograr impresiones de alta calidad y como has podido ver son totalmente diferentes a los utilizados en la impresión Offset. Entender su importancia y aplicar los ajustes adecuados garantiza resultados óptimos. Utilizar herramientas de gestión de color, dispositivos de medición y controlar la opacidad del blanco son pasos cruciales para mejorar tus impresiones. Si tienes más preguntas sobre este tema, no dudes en preguntar.
